Beschreibung

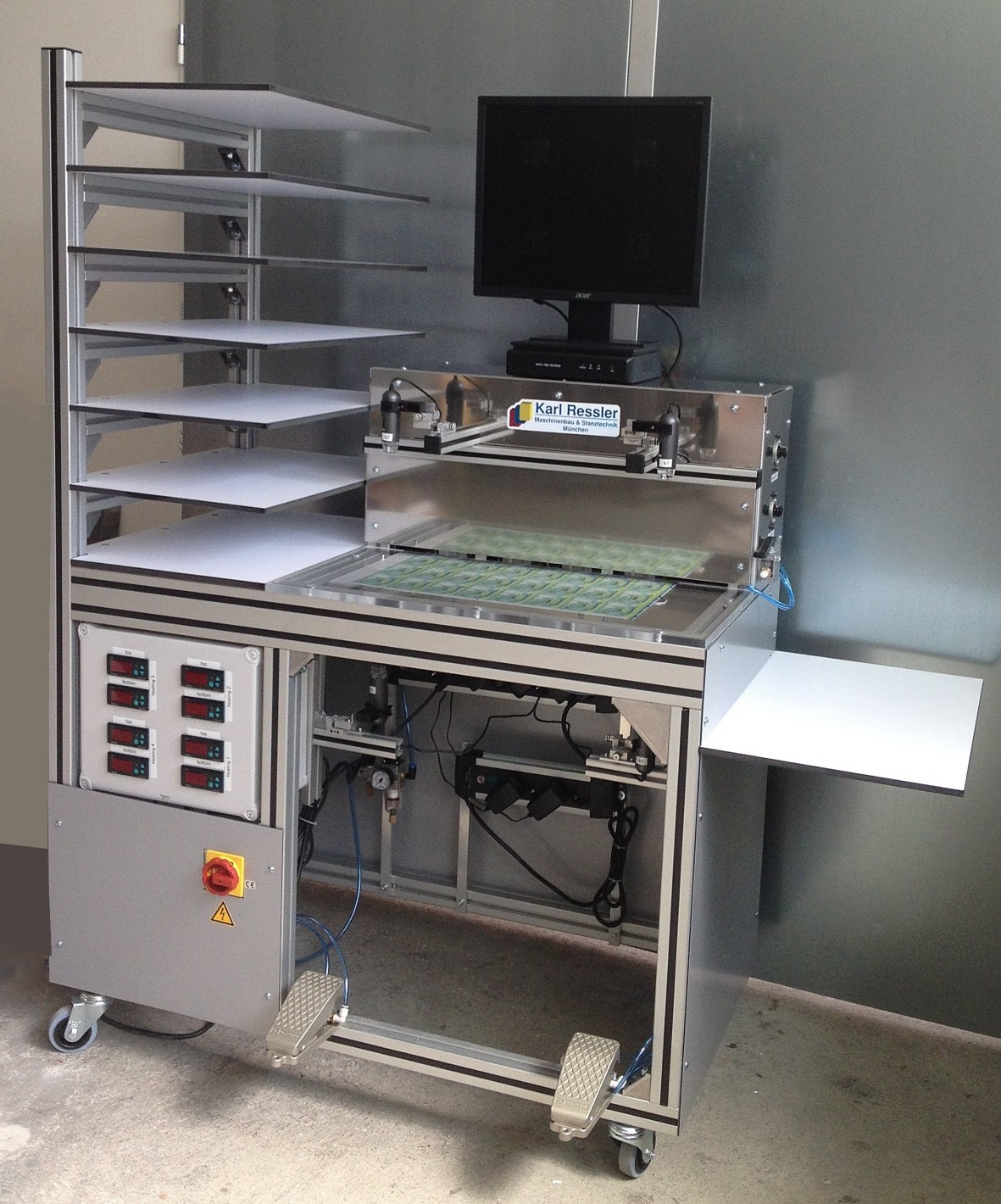

Dieser halbautomatische Bogenhefter dient zum Heften eines Bogenpaketes als Vorbereitung zum Laminieren. Die Bögen werden an zwei Punkten zu einem Paket verschweißt. Eine hochpräzise Ausrichtung aller aufgelegten Bögen anhand der Druckmarken oder anderer Elemente auf den Bögen wird durch ein System von vier Mikroskopkameras mit einem Monitor ermöglicht.

Funktion

Der Bediener legt die Bögen auf den Hefttisch und richtet sie nach den Bezugsmarken der Bögen auf den Fadenkreuzen am Monitor aus, wonach sie einzeln fixiert werden. Abschließend betätigt er das Fußpedal für die Paketverschweißung.
Die Position der Mikroskope kann nach Bedarf verstellt werden. Temperatur und Dauer der Punktschweißung können zur Anpassung an Art (PVC, ABS, PE, PC u.a.) und Dicke des Materials eingestellt werden.

Technische Daten:

Energiebedarf

• Wechselstrom: 230 V, 1 kW
• Druckluft: 6 bar
