Sortierstanze CP3/102/S24


Beschreibung

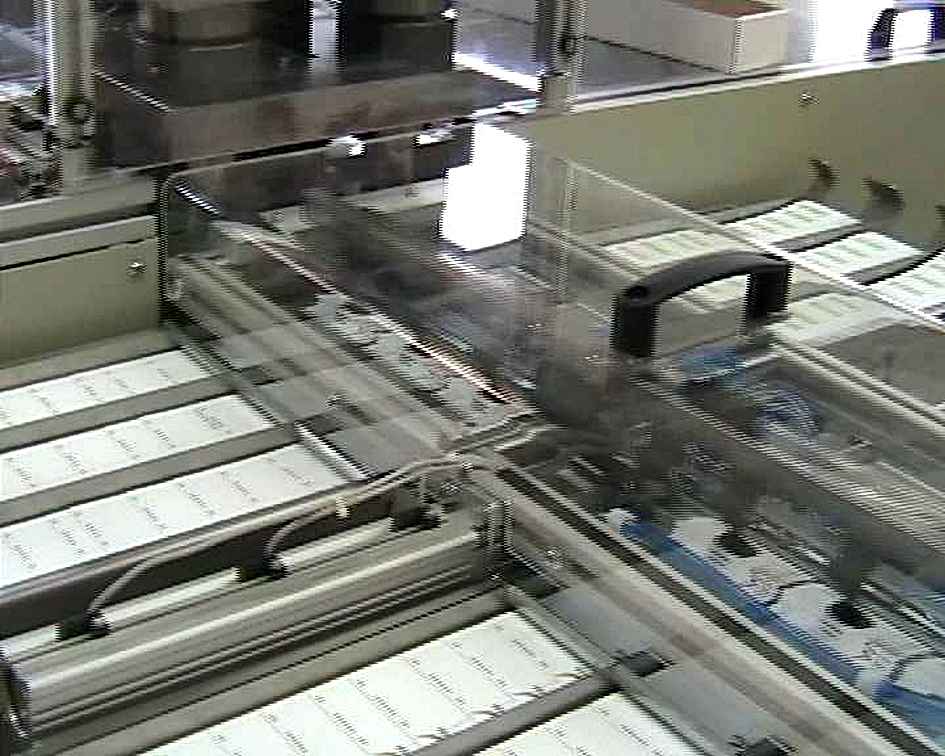

Diese halbautomatische Kartenstanze ist mit einer Sortieranlage kombiniert. Die 24 ausgestanzten Karten eines jeden Bogens werden der Reihe nach auf 24 Ausgabefächer verteilt. Bogeneinlage von Hand, Bogenausrichtung nach Druckmarken. Die gesamte Elektrik ist im Maschinenkörper untergebracht, wobei auf gute Zugänglichkeit geachtet wurde. Im Maschinengestell befindet sich das geräuschgedämpfte Hydraulikaggregat.

Die Maschine ist eine Weltneuheit. Man kann mit ihr Zeit und Geld sparen, weil man beim Bogendruck und beim Stanzen mehrere Aufträge zusammenfassen kann und diese nach dem Stanzen wieder fehlerfrei automatisch getrennt werden.


Funktion

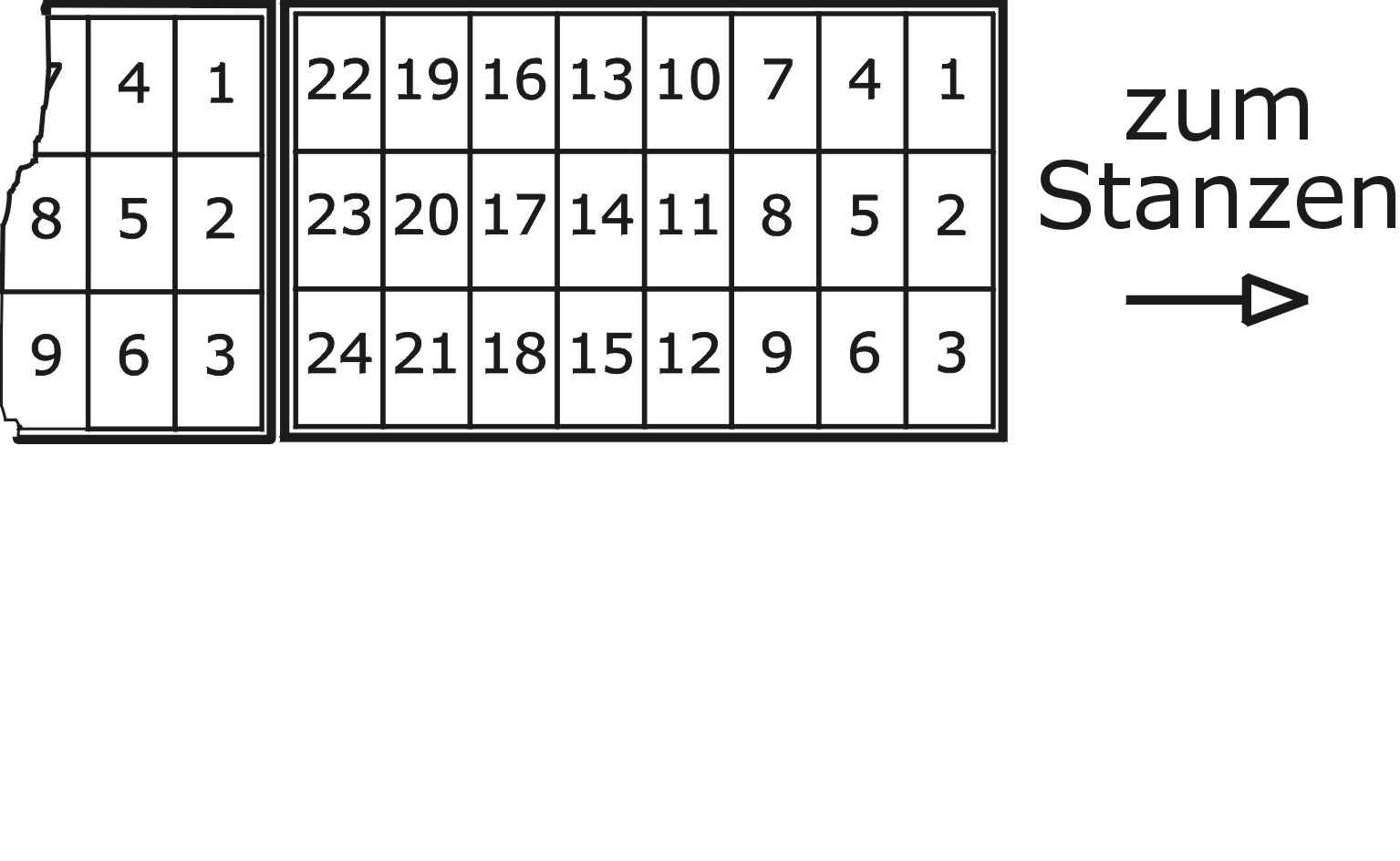

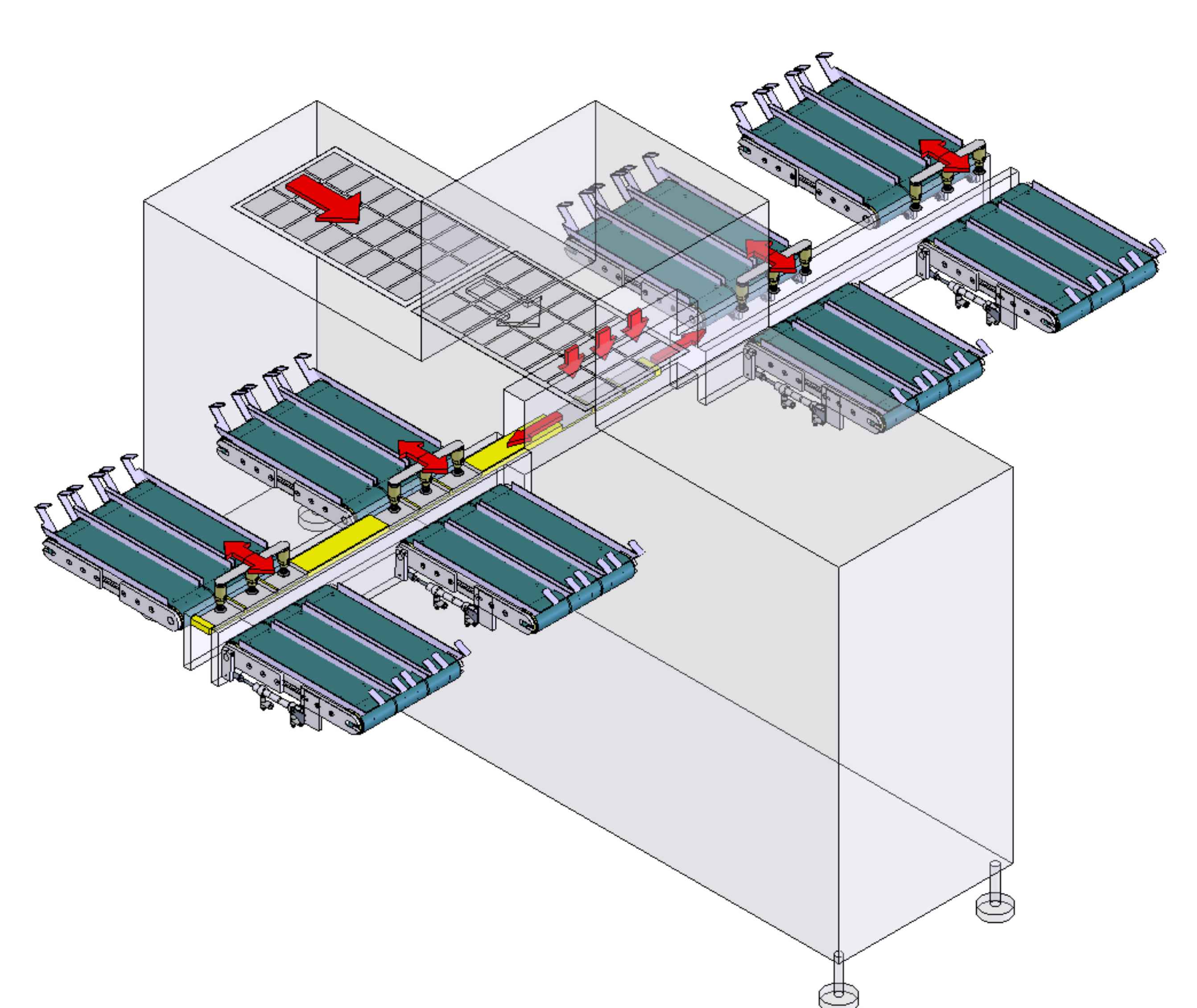

Die auszustanzenden Bögen - Layout 3 x 8 Karten - werden vom Bediener in die Richtstation auf Anschlag eingelegt. Der Bogen wird quer nach Druckmarken ausgerichtet und positionsgenau zu der ersten Druckmarke längs in das Stanzwerkzeug transportiert. Entsprechend den Längsmarken werden die einzelnen Reihen gestanzt und die Karten einer Reihe in jeweils 3 Fächer transportiert.

Das Stanzgitter wird mittels Gitterauslauf aus der Stanze transportiert.

Der Stanzantrieb erfolgt hydraulisch über Excenter. Das Fördervolumen der Pumpe ist einstellbar, um einerseits für eine optimale Stanzqualität die Leistung der Maschine an das Kartenmaterial anzupassen und andererseits das Kartenmaß zu beeinflussen.

Technische Daten:

  • Abmessung der Maschine: ca. 2400 mm x 1500 mm x 1800 mm

  • Bogenlayout: 3 x 8 Karten

  • Maschinenleistung: ca. 8.000 bis 9.000 Karten pro Stunde
